请问这个花键是哪种标准

nianlinggan · 发表于 2017-7-3 10:46:03

本帖最后由 nianlinggan 于 2017-7-3 10:48 编辑


这是个国外零件，查矩形花键的国标没有对应尺寸，中型重型都不是。请问大侠们这是哪种（哪国）标准

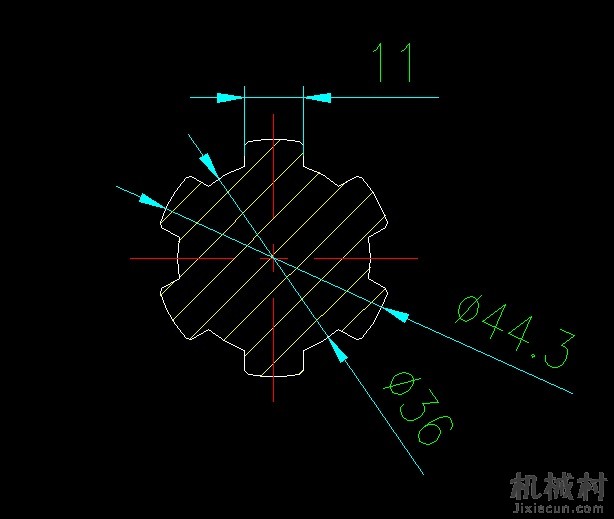

这是我自己测量画出的，尺寸考虑公差可能有偏差

硕之学者 · 发表于 2017-7-3 10:46:04

矩形花键（GB/T1144-1987)）,矩形花键加工简单，可以获取较高的精度，应用广泛。

lingpeng654123 · 发表于 2017-7-4 08:47:37

这个也没遇到过，帮顶楼主。

jiangsuwanhua · 发表于 2017-7-4 14:55:53

这个确实没见过。。。

nianlinggan · 发表于 2017-7-8 14:54:55

硕之学者发表于 2017-7-4 17:34
矩形花键（GB/T1144-1987)）,矩形花键加工简单，可以获取较高的精度，应用广泛。

查过不是，国标这个外径都是八键的

硕之学者 · 发表于 2017-7-18 17:37:22

nianlinggan 发表于 2017-7-8 14:54
查过不是，国标这个外径都是八键的

3.3 矩形花键GB1144-1987有规定，自己查

Lazy · 发表于 2017-7-31 17:29:14

帮楼主顶一下，

lisw1937 · 发表于 2017-9-17 19:01:35

1.要先了解是那个国家的零件；2.是什么设备上用的；然后先对应查一下有没有想对应的标准，你可以试试，也可以找一下相近的国标件尺寸替代
