零件都有它的固有振动频率，称之为共振频率。当零部件的固有频率和激励频率相近时，对零部件的破坏是非常严重的，这就是我们说的共振。频率分析是设计师日常工作常见的设计验证。

今天给大家分享的是Simulation的频率分析操作方法：

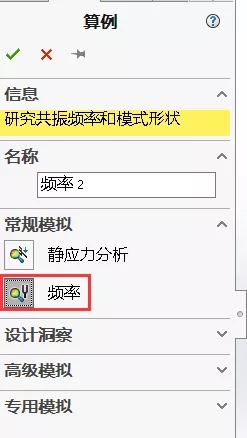

1.建立新的频率算例。

建立新的算例，选择频率。频率和零部件的约束关系非常紧密。所以需要特别关注零件的约束的形式。

2.在软件里面完成边界条件的设定。

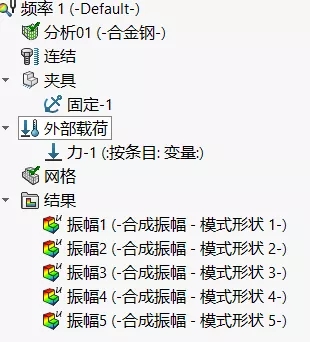

在边界条件里面，按照设计树里面完成材料设定，夹具（约束）设定以及外部的载荷。装配体的分析还需要关注零部件的关系，即连结。



3.运算得到结果

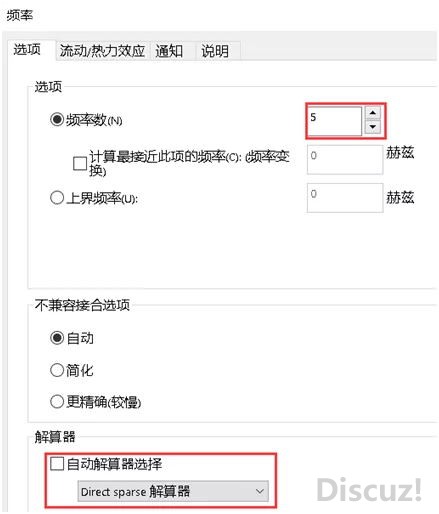

频率的运算和线性静力有些区别，需要我们设置考察多少阶频率。比如我们需要考察前五阶频率。还有一个解算器的选择，频率计算需要选择Direct sparse (稀疏矩阵)解算器。如果不太确定，也可以直接选择自动解算器选择。

bengbeng

4.运算得到结果

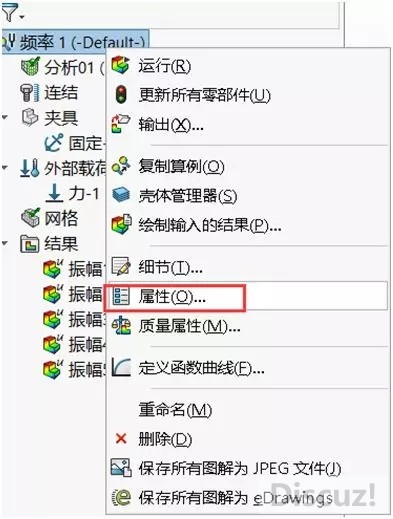

右键结果文件，可以列举振动频率。也可以得到某一阶频率的振动模态。这里需要说明的是，这里的位移值是不真实的。只能做参考。





5.特殊情况下的频率

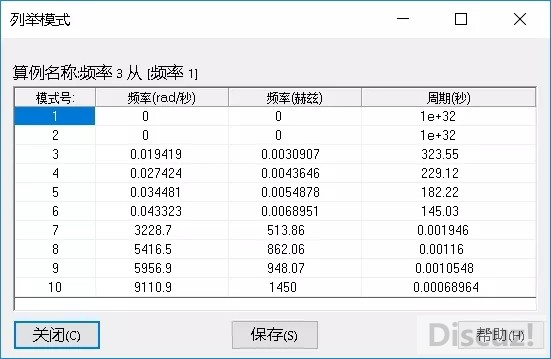

有一种特殊下的频率，零件没有任何约束，也可以算出固有频率。在算例里面不需要设置任何约束和外部载荷。可以得出一个奇怪的结果，前6阶频率约等于零。其实就是对应6个刚体自由度。

bengbeng

Simulation 频率分析操作的详细讲解视频请点击下方视频文件查看。
