新手须知的Solidworks基本术语

Sj0522

Solidworks基本术语
1.2 通用术语
        SolidWorks（简称SW）
特指Dassault公司发布的SolidWorks交互式CAD/CAE一体化软件系统，它是一个基于特征、参数化、实体建模的设计工具集。
        特征
SolidWorks所创建的零件是由许多独立的元素所组成的，这些元素被称为特征。
        实体模型
表达三维物体固体性质的形式，是一种几何模型，主观视觉可以是完全填充或具有一定厚度的实体，也可以是没有厚度的曲面形体。
        文件
包含SW的模型及其对应的图纸、分析结果等由SolidWorks软件创建的任何文件。
        模板
SW软件中划分软件应用功能模块的基本单元，这些单元定义了尺寸标注形式、单位系统以及系统配置等信息，如零件模板、装配体模板、工程图模板、材料明细（BOM）表模板等。
        相关性
SolidWorks所创建的零件或装配体文件与它所对应的工程图之间的内在关系，这种关系能够保证模型和图纸始终保持一致性。
        图层
在SolidWorks工程图中存放一组相关实体的数据结构，以明确细分不同类型的信息，从而达到分别显示和维护的目的。

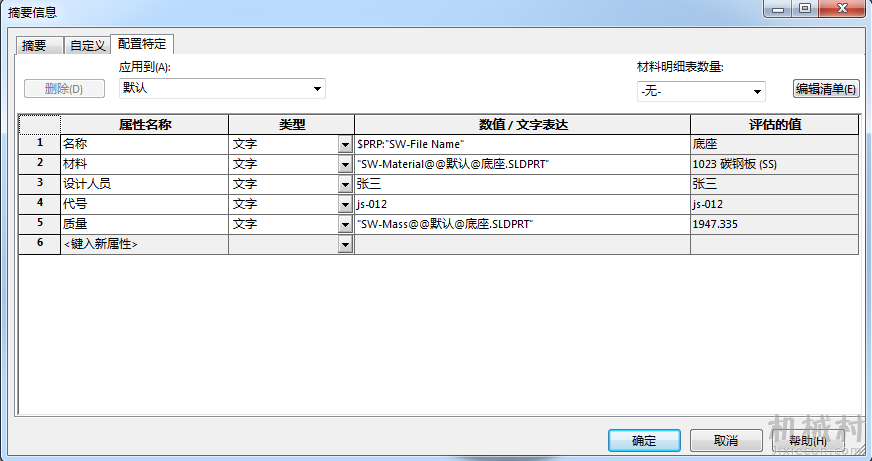

        文件属性
指定给整个零件、装配体或工程图文件的非几何信息。如：设计者姓名、设计日期等，零件属性有“自定义”、“配置特定”等不同类别，添加零部件属性也有不同方法，具体参见规范正文相关章节。

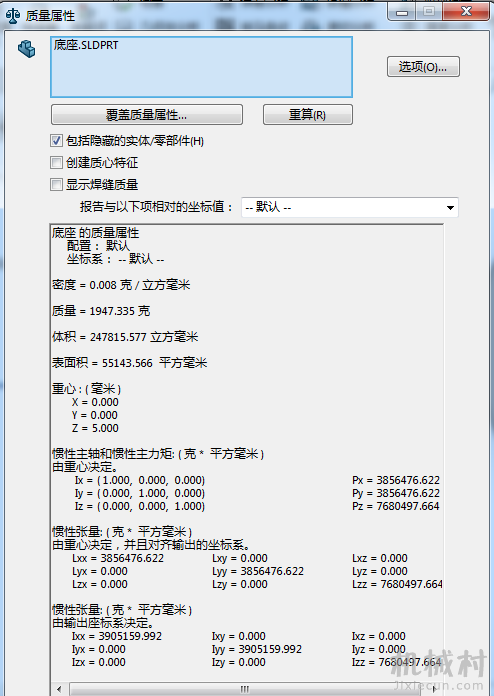

        质量特性
SolidWorks软件的一种评估功能，它能根据所应用的材料及参考坐标系自动计算零部件的各种物理信息，例如面积、体积、重量、重心位置和惯性矩等。

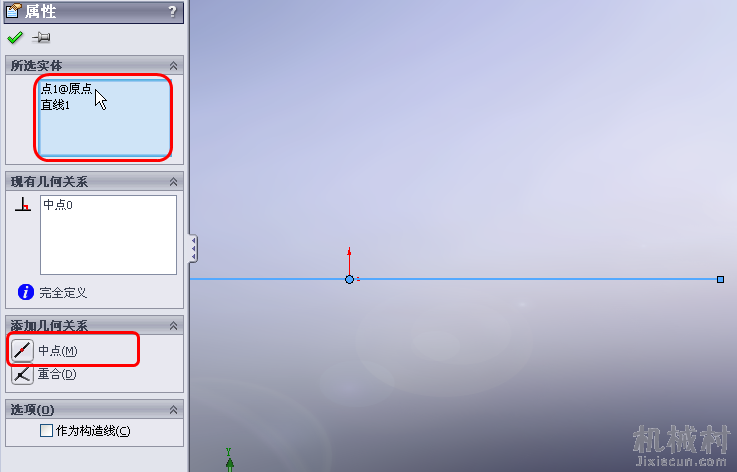

        约束
限定几何对象的尺寸或位置的数值或表达式，如线的中点与坐标原点重合、某一线段标注的长度尺寸、参数之间设置的方程式关系等。


1.3 零件建模的术语
        基准轴
外观用点划线来表示的特征。用于创建特征，定位尺寸和定位基准面。SolidWorks所创建的圆柱体或圆锥体零件拥有临时基准轴。
        基准面
外观用一个矩形平面来表示的特征。用于被作为参考创建特征，定位尺寸或定位草图。
        草图
用于创建一个模型特征的封闭的平面线框几何体。
        特征
显示识别产品形状特点的实体集，使产品能够在高层次概念的基础上进行交换。如拉伸基体、孔、螺纹、圆角等。

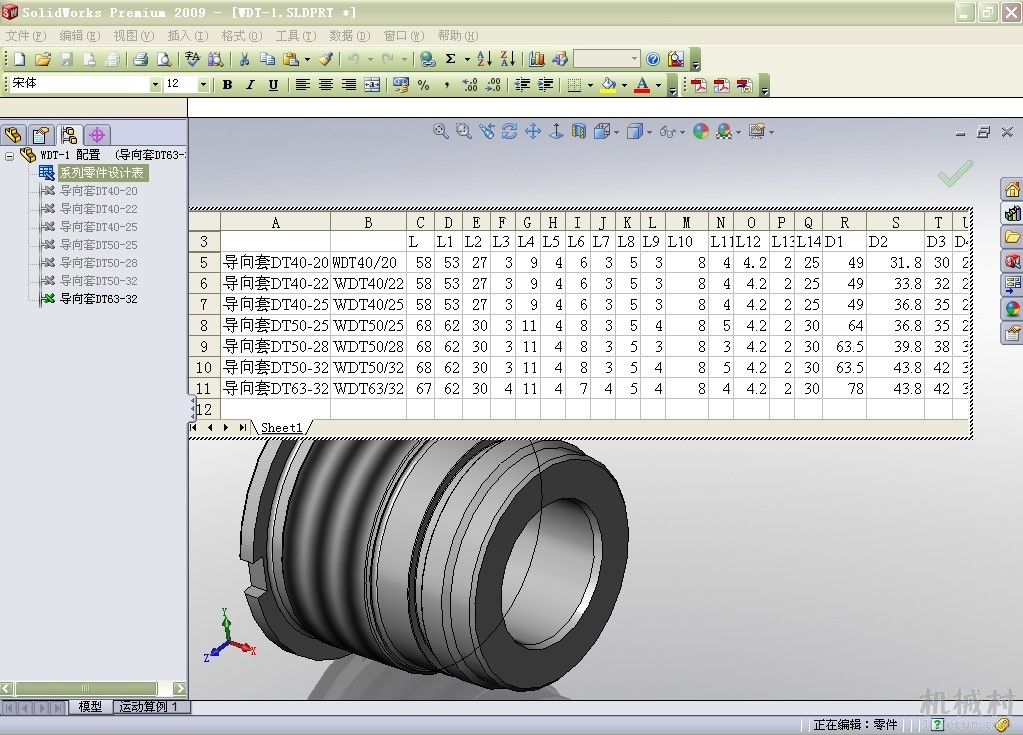

        系列零件
SolidWorks借助集成的Microsoft○R Excel功能，表达结构类似，而特征参数、草图尺寸、局部特征状态不尽相同的系列产品图样，称为系列零件，而相应的Excel表格被称为系列零件设计表。


1.4 装配建模的术语
        装配
描述一个产品的零件和子装配体关系的集合。
        组件、部件
在一个装配中以某个位置和方向对一个零件的使用。
        装配体
将很多零件（或子装配体），采用SW装配方式，组装生成的文件。
        子装配体
供上一级装配体文件调用的装配体文件，俗称部件。
        干涉检查
CAD/CAE 系统的一种功能。它使用户能够在静态或动态环境下自动地检查一个三维数据模型，能够非常精确地指出管路、设备、结构或机器间的干涉情况，计算机分析生成在公差范围内的干涉一览表。
