11. 靶式流量计



工作原理：当流体流动，对靶板产生一个作用力，使靶板产生微量的位移，位移大小与流速有关，根据位移与流速的关系计算出流量。

工作特点：①整台仪表结构坚固无可动部件，插入式结构,拆卸方便;②可选用多种防腐及耐高低温材质(如哈氏合金，钛等);③整机可做成全密封无死角(焊接形式)，无任何泄漏点，可耐42MPa 高压;④仪表内设自检程序，故障现象一目了然;⑤传感器不与被测介质接触，不存在零部件磨损，使用安全可靠；⑥能准确测量各种常温、高温500 度、低温-200 度工况下的气体、液体流量等。

8250

12. 超声波流量计


超声波流量计

工作原理：超声波流量计通过检测流体流动对超声波产生的影响来对液体流量进行测量，其利用的是“时差法”。首先，使用探头1发射信号，信号穿过管壁1、流体、管壁2后被另一侧的探头2接收到;在探头1发射信号的同时探头2也发出同样的信号，经过管壁2、流体、管壁1后被探头1接收到;由于流速的存在使得两时间不等，存在时间差，因此根据时间差便可求得流速，进而得到流量值。

工作特点：可以测量常规管道流量，还可以测量不易观察、不易接触的管道的流量；其不仅可以测量常规流体流量，还可对具有强腐蚀性、放射性、易燃、易爆等特点的流体进行流量的测量。但是超声波流量计对所测流体的温度范围有所限制，目前我国的超声波流量计仅可用于200℃以下流体的测量;而且，超声波流量计的测量线路相当复杂，对测量线路要求较高。

8250

13. 喷嘴流量计


喷嘴流量计

工作原理：喷嘴的测量原理是依据流体力学的节流原理，充满管道的流体，当它们流经管道内的喷嘴时，流速将在喷嘴形成局部收缩，从而使流速加快，静压力降低，于是在喷嘴前后便产生了压力降或叫压差，介质流动的流量愈大，在喷嘴前后产生的压差也就愈大，所以可通过测量压差来测量流体流量的大小。

工作特点：①结构简单,安装方便;② 喷嘴比孔板的压力损失小，要求直管段长度也短;③无需实流校验，性能稳定;④可耐高温高压、耐冲击;⑤耐腐蚀性能比孔板好，寿命长;⑥精度高、重复性好、流出系数稳定;⑦圆弧形结构设计可测量各种液体、气体、蒸汽以及各种脏污介质;⑧ 整体锻造加工技术，造价较高。

8250

14. 科里奥利质量流量计


科里奥利质量流量计

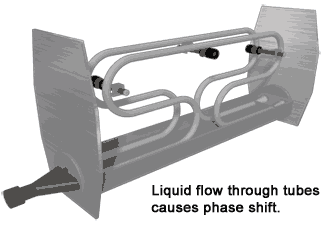

工作原理：当一个位于旋转系内的质点作朝向或者离开旋转中心的运动时，将产生一惯性力，通过直接或者间接地测量出在旋转管道中流动的流体作用于管道上的科里奥利力，就可以测得流体通过管道的质量流量。

工作特点：科里奥利质量流量计直接测量质量流量，有很高的测量精确度。可测量流体范围广泛，包括高粘度液的各种液体、含有固形物的浆液、含有微量气体的液体、有足够密度的中高压气体。测量管的振动幅度小，可视作非活动件，测量管路内无阻碍件和活动件。对外界振动干扰较为敏感，为防止管道振动影响，大部分型号科里奥利质量流量计的流量传感器安装固定要求较高等。
